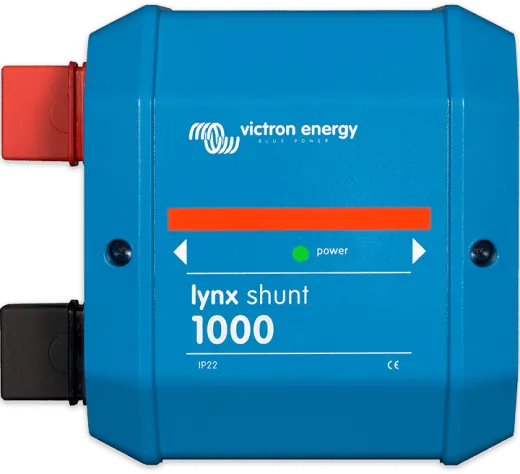

Lynx Shunt VE.Can (M8)

Batterien mit Batterie-Management-System:

Die Basis des Victron Lithium-Ionen Batteriesystems bilden einzelne 24V/180Ah Lithium-Ionen Batterien. Diese sind mit einem sogenannten Batterie-Management-System (BMS) ausgestattet, das die Batterie auf Zellebene überwacht. Das BMS sammelt wichtige Informationen über den Zustand der Batterie, wenn diese in Betrieb ist. Diese Informationen werden an ein Lynx-Ion-Modul übermittelt, das das gesamte System überwacht.

Energieverteilungszentrum:

Der Lynx Ion ist Teil der Energieverteilungszentrale. Dieses Kontrollzentrum ist das Herzstück des Victron Lithium-Ionen-Batteriesystems.

Das Kontrollzentrum besteht aus vier geschalteten Modulen:

- Batteriesätze werden an den Lynx In angeschlossen (bis zu vier Batteriesätze pro Modul)
- Der Lynx Shunt misst die Eingangs- und Ausgangsenergieflüsse. Dieses Modul zeigt an, wie voll die Batterien sind. Die Hauptsicherung ist ebenfalls in diesem Modul untergebracht.
- Der Lynx Ion hat die wichtigste Funktion im Ganzen. Dieses Modul greift ein, wenn bestimmte Werte überschritten werden. Der Lynx Ion 'instruiert' auch die einzelnen BMS in den Batteriesätzen
- Das Lynx Out ist das letzte Modul. Dabei handelt es sich um einen intelligenten Sicherungskasten mit einer Elektronik, die erkennt, welche Sicherung durchgebrannt ist und welche noch einwandfrei funktioniert. Diese Informationen werden an das Display gesendet.
