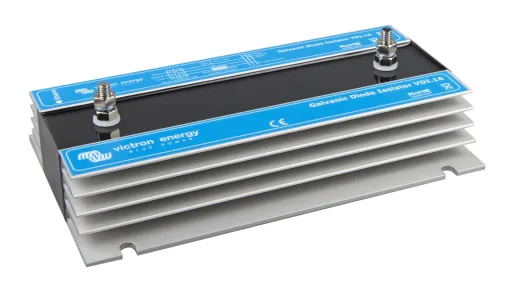

Galvanischer Isolator VDI 16

Der galvanische Isolator besteht intern aus zwei antiparallel geschalteten Dioden. In dieser Schaltung lassen Dioden Spannungen in beide Richtungen durch, jedoch nur oberhalb einer bestimmten Schwellenspannung.

Die Spannung, bei der eine Diode zu leiten beginnt, beträgt ungefähr 1,4 Vdc. Der Isolator wird direkt hinter dem 230V-Anschluss Ihres Bootes platziert. Diese Durchlassspannung des galvanischen Isolators ist höher als die Potenzialdifferenz zwischen Metallen. Als Ergebnis kann diese Spannung keine Leitung bereitstellen und der galvanische Isolator verhindert, dass ein elektrolytischer Strom erzeugt wird. Liegt jedoch eine (höhere) Fehlerspannung im Wechselstromkreis an, lassen die Dioden den Strom durch und der RCD unterbricht den Stromkreis.
